Wenn es um magnetische Arrays geht, sind zwei häufig diskutierte Typen das Halbach-Array und das traditionelle Magnet-Array. Als Lieferant von Halbach-Arrays hatte ich das Privileg, aus erster Hand Zeuge der einzigartigen Eigenschaften und Vorteile zu werden, die Halbach-Arrays für verschiedene Anwendungen bieten. In diesem Blogbeitrag werde ich mich mit den Unterschieden zwischen diesen beiden Arten von Magnetarrays befassen und ihre Eigenschaften, Leistung und möglichen Anwendungen untersuchen.
Traditionelle Magnet-Arrays
Herkömmliche Magnetanordnungen bestehen aus Magneten, die in einem einfachen Muster angeordnet sind, wobei typischerweise alle Magnete die gleiche Ausrichtung haben. Das von einer herkömmlichen Magnetanordnung erzeugte Magnetfeld ist relativ einfach, da die magnetischen Flusslinien vom Nordpol jedes Magneten ausgehen und in den Südpol eintreten. Diese Art von Anordnung wird häufig in vielen Anwendungen eingesetzt, beispielsweise in Elektromotoren, Generatoren und Magnetabscheidern.
Eines der Hauptmerkmale herkömmlicher Magnetarrays ist ihre Einfachheit. Sie sind einfach zu konstruieren und herzustellen, was sie zu einer kostengünstigen Lösung für viele Anwendungen macht. Diese Einfachheit bringt jedoch auch einige Einschränkungen mit sich. Das Magnetfeld einer herkömmlichen Magnetanordnung ist relativ gleichmäßig um die Magnete verteilt, was bedeutet, dass ein erheblicher Teil der magnetischen Energie in Bereichen verschwendet wird, in denen sie nicht benötigt wird. Beispielsweise trägt in einem Elektromotor das Magnetfeld außerhalb des Luftspalts des Motors nicht zur Drehmomenterzeugung des Motors bei, erfordert aber dennoch Energie zur Aufrechterhaltung.
Eine weitere Einschränkung herkömmlicher Magnetanordnungen ist ihre relativ geringe einseitige Magnetfeldstärke. In vielen Anwendungen ist es wünschenswert, auf einer Seite des Arrays ein starkes Magnetfeld zu haben und gleichzeitig das Feld auf der anderen Seite zu minimieren. Herkömmliche Magnetanordnungen haben Schwierigkeiten, diese asymmetrische Feldverteilung effektiv zu erreichen.
Halbach-Arrays
Ein Halbach-Array hingegen ist eine spezielle Anordnung von Permanentmagneten, die ein starkes, einseitiges Magnetfeld erzeugt. Die Magnete in einem Halbach-Array sind in einem bestimmten Muster ausgerichtet, sodass sich die Magnetfelder auf einer Seite des Arrays gegenseitig aufheben, während sich die Felder auf der anderen Seite konstruktiv addieren. Dies führt zu einem stark konzentrierten Magnetfeld auf einer Seite des Arrays und einem sehr schwachen Feld auf der gegenüberliegenden Seite.
Das Konzept des Halbach-Arrays wurde erstmals in den 1970er Jahren von Klaus Halbach vorgeschlagen. Seitdem hat es zahlreiche Anwendungen in verschiedenen Bereichen gefunden, darunter Teilchenbeschleuniger, Magnetschwebesysteme und Elektromotoren.
Einer der größten Vorteile von Halbach-Arrays ist ihre hohe einseitige Magnetfeldstärke. Dies macht sie ideal für Anwendungen, bei denen ein starkes, lokalisiertes Magnetfeld erforderlich ist. Beispielsweise kann in einem Magnetschwebesystem ein Halbach-Array verwendet werden, um ein starkes Magnetfeld zu erzeugen, das ein Objekt schweben lässt und gleichzeitig die magnetische Interferenz mit der Umgebung minimiert.
Ein weiterer Vorteil von Halbach-Arrays ist ihre Effizienz. Durch die Konzentration des Magnetfelds im gewünschten Bereich können Halbach-Arrays die Menge an magnetischer Energie reduzieren, die in nicht wesentlichen Bereichen verschwendet wird. Dies führt zu einer verbesserten Energieeffizienz in Anwendungen wie Elektromotoren und Generatoren.
Darüber hinaus können Halbach-Arrays im Vergleich zu herkömmlichen Magnet-Arrays ein gleichmäßigeres Magnetfeld bereitstellen. Dies ist besonders wichtig bei Anwendungen wie Teilchenbeschleunigern, bei denen ein gleichmäßiges Magnetfeld erforderlich ist, um die genaue Steuerung der Teilchenbahnen sicherzustellen.
Design- und Konstruktionsunterschiede
Auch Design und Aufbau von Halbach-Arrays unterscheiden sich deutlich von herkömmlichen Magnet-Arrays. Herkömmliche Magnetanordnungen bestehen normalerweise aus einem einfachen, sich wiederholenden Muster von Magneten mit derselben Ausrichtung. Dadurch lassen sie sich mit Standardtechniken für die Montage von Magneten relativ einfach entwerfen und herstellen.
Im Gegensatz dazu ist der Entwurf eines Halbach-Arrays komplexer. Die Ausrichtung jedes Magneten in der Anordnung muss sorgfältig berechnet werden, um die gewünschte Magnetfeldverteilung zu erreichen. Dies erfordert häufig den Einsatz fortschrittlicher magnetischer Simulationssoftware zur Optimierung des Designs.
Auch der Aufbau eines Halbach-Arrays erfordert mehr Präzision. Da das Magnetfeld eines Halbach-Arrays stark von der genauen Ausrichtung jedes Magneten abhängt, kann jede Fehlausrichtung die Leistung des Arrays erheblich beeinträchtigen. Um die genaue Platzierung der Magnete während des Bauprozesses sicherzustellen, werden häufig spezielle Vorrichtungen und Montagetechniken eingesetzt.
Anwendungen
Herkömmliche Magnetarrays werden aufgrund ihrer Einfachheit und Kosteneffizienz häufig in einer Vielzahl von Anwendungen eingesetzt. Sie kommen häufig in kleinen Elektromotoren, Magnetabscheidern und Magnetsensoren vor. Bei diesen Anwendungen überwiegen die relativ geringen Kosten und die einfache Herstellung herkömmlicher Magnetanordnungen deren Einschränkungen hinsichtlich der magnetischen Feldstärke und Effizienz.
Halbach-Arrays hingegen werden in spezielleren Anwendungen eingesetzt, bei denen ihre einzigartigen Eigenschaften von entscheidender Bedeutung sind. Beispielsweise werden in Teilchenbeschleunigern Halbach-Arrays verwendet, um die starken, gleichmäßigen Magnetfelder zu erzeugen, die zur Steuerung der Flugbahnen geladener Teilchen erforderlich sind. In Magnetschwebesystemen wie Magnetschwebebahnen werden Halbach-Arrays verwendet, um die magnetischen Kräfte zu erzeugen, die zum Schweben und Antreiben des Zugs erforderlich sind.
Auch im Bereich der Elektromotoren erfreuen sich Halbach-Arrays zunehmender Beliebtheit. Sie können die Effizienz und Leistung von Elektromotoren verbessern, indem sie im Luftspalt des Motors ein stärkeres und gleichmäßigeres Magnetfeld erzeugen. Dies führt zu einer höheren Drehmomentdichte und einem geringeren Energieverbrauch.

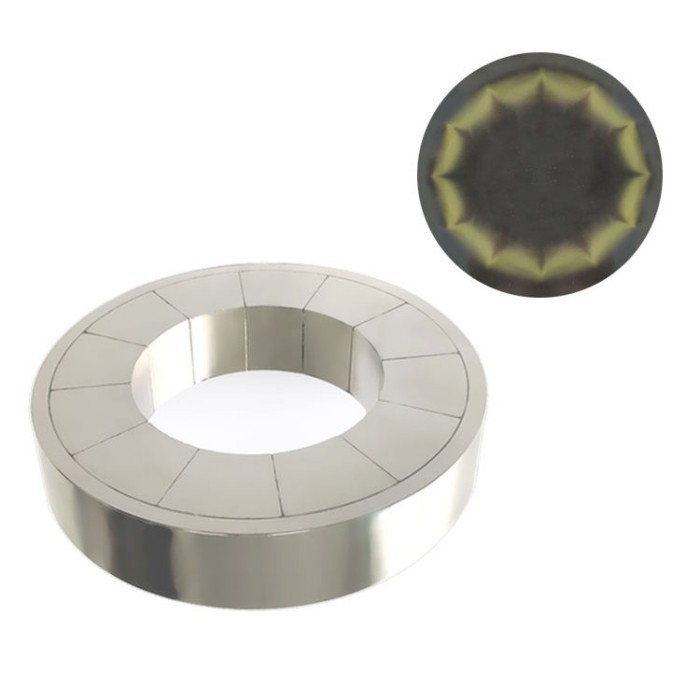

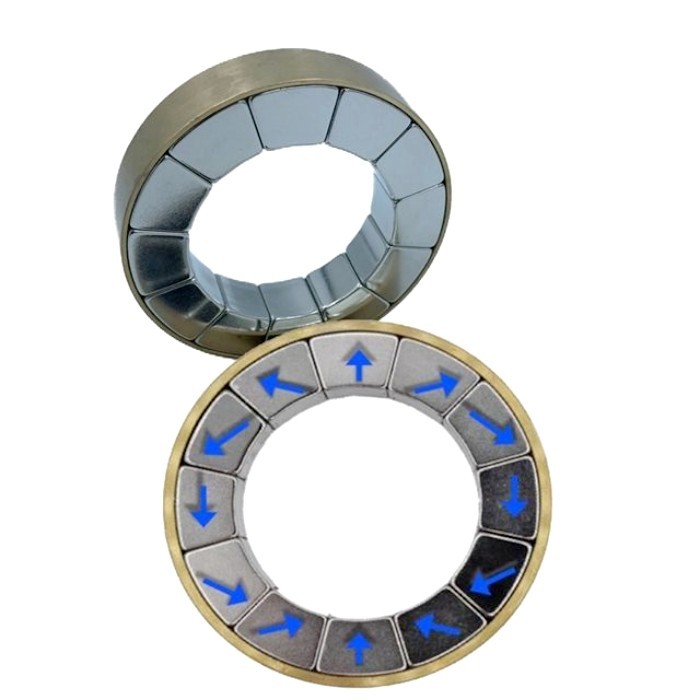

Wenn Sie mehr über Halbach-Arrays erfahren möchten, können Sie unsere Website besuchen, um verschiedene Arten von Halbach-Arrays zu erkunden, wie zMagnet-Halbach-Array,Lineares Halbach-Array, und verstehe dieHalbach-Array-Anordnung.
Abschluss
Zusammenfassend lässt sich sagen, dass die Hauptunterschiede zwischen einem Halbach-Array und einem herkömmlichen Magnet-Array in der Magnetfeldverteilung, der Effizienz, der Designkomplexität und den Anwendungen liegen. Während herkömmliche Magnet-Arrays einfach und kostengünstig sind, bieten Halbach-Arrays einzigartige Vorteile wie eine hohe Magnetfeldstärke auf einer Seite, einen verbesserten Wirkungsgrad und ein gleichmäßigeres Magnetfeld.
Wenn Sie nach einer magnetischen Lösung für Ihre Anwendung suchen und ein starkes, einseitiges Magnetfeld oder eine verbesserte Energieeffizienz benötigen, ist ein Halbach-Array möglicherweise die richtige Wahl für Sie. Als Lieferant von Halbach-Arrays verfügen wir über das Fachwissen und die Erfahrung, um Ihnen hochwertige Halbach-Arrays zu liefern, die auf Ihre spezifischen Anforderungen zugeschnitten sind. Wenn Sie daran interessiert sind, Ihr Projekt zu besprechen und die Möglichkeiten der Verwendung von Halbach-Arrays zu erkunden, können Sie uns gerne für ein Beschaffungsgespräch kontaktieren. Wir sind bestrebt, Ihnen dabei zu helfen, die beste magnetische Lösung für Ihre Anforderungen zu finden.
Referenzen
- Halbach, K. (1980). „Design von permanenten Multipolmagneten mit orientiertem Seltenerd-Kobaltmaterial“. Nukleare Instrumente und Methoden. 169 (2): 1–10.
- Lenz, K. (2007). „Das Halbach Magnet Array: Ein Rückblick“. Zeitschrift für Angewandte Physik. 101 (9): 093901.
- Sadiku, MNO (2014). Elemente der Elektromagnetik. Oxford University Press.
