Kann ein Mn-Zn-Ferritkern in kabellosen Ladeanwendungen verwendet werden?

Mn-Zn-Ferritkerne sind auf dem Gebiet der magnetischen Materialien für ihre hervorragenden magnetischen Eigenschaften bekannt. Als Lieferant von Mn-Zn-Ferritkernen erhalte ich häufig Anfragen, ob diese Kerne in drahtlosen Ladeanwendungen verwendet werden können. In diesem Blog werde ich dieses Thema im Detail untersuchen und die Machbarkeit, Vorteile und potenziellen Herausforderungen der Verwendung von Mn-Zn-Ferritkernen beim kabellosen Laden analysieren.

Grundlegendes zur drahtlosen Ladetechnologie

Das kabellose Laden, auch induktives Laden genannt, basiert auf dem Prinzip der elektromagnetischen Induktion. Es besteht aus zwei Hauptkomponenten: einer Senderspule und einer Empfängerspule. Wenn ein Wechselstrom durch die Sendespule fließt, erzeugt er ein Magnetfeld. Dieses Magnetfeld induziert dann eine elektromotorische Kraft (EMF) in der Empfängerspule, die zum Laden einer Batterie oder zum Betreiben eines elektronischen Geräts verwendet werden kann.

Die Effizienz des kabellosen Ladens hängt von mehreren Faktoren ab, darunter der Ausrichtung der Spulen, dem Abstand zwischen ihnen und den magnetischen Eigenschaften der in den Spulen und ihrer Umgebung verwendeten Materialien. Hochwertige magnetische Materialien können die magnetische Kopplung zwischen den Sender- und Empfängerspulen verbessern und dadurch die Ladeeffizienz verbessern.

Eigenschaften von Mn-Zn-Ferritkernen

Mn-Zn-Ferritkerne sind eine Art weichmagnetisches Material. Sie bestehen hauptsächlich aus Mangan (Mn), Zink (Zn) und Eisen(III)-oxid (Fe₂O₃). Diese Kerne verfügen über mehrere Schlüsseleigenschaften, die sie potenziell für drahtlose Ladeanwendungen geeignet machen:

1. Hohe magnetische Permeabilität: Mn-Zn-Ferritkerne haben eine relativ hohe magnetische Permeabilität, was bedeutet, dass sie in Gegenwart eines Magnetfelds leicht magnetisiert werden können. Diese Eigenschaft ermöglicht es ihnen, die magnetische Flussdichte in der Nähe der Spulen zu erhöhen und so die magnetische Kopplung zwischen Sender und Empfänger zu verbessern. Beispielsweise kann in einem drahtlosen Ladesystem ein Mn-Zn-Ferritkern die magnetischen Feldlinien konzentrieren, wodurch es für die Empfängerspule einfacher wird, die induzierte EMF aufzunehmen.
2. Geringe Kernverluste: Kernverluste sind bei jeder magnetischen Anwendung ein wichtiger Gesichtspunkt, insbesondere beim kabellosen Laden, wo die Effizienz von entscheidender Bedeutung ist. Mn-Zn-Ferritkerne haben relativ geringe Kernverluste bei mittleren Frequenzen (typischerweise im Bereich von einigen kHz bis mehreren MHz). Dies bedeutet, dass während des Ladevorgangs weniger Energie als Wärme verschwendet wird, was zu einem effizienteren Ladesystem führt.
3. Gute elektrische Isolierung: Im Gegensatz zu einigen metallischen Magnetmaterialien haben Mn-Zn-Ferritkerne gute elektrische Isolationseigenschaften. Dies trägt dazu bei, Wirbelstromverluste zu reduzieren, die ebenfalls zur Energieverschwendung in einem Magnetkreis beitragen können. Wirbelströme sind induzierte Ströme, die im magnetischen Material selbst zirkulieren. Sie können Wärme erzeugen und die Effizienz des Systems verringern.

Vorteile der Verwendung von Mn-Zn-Ferritkernen beim kabellosen Laden

1. Verbesserte Ladeeffizienz: Wie bereits erwähnt, können die hohe magnetische Permeabilität und die geringen Kernverluste von Mn-Zn-Ferritkernen die Ladeeffizienz drahtloser Ladesysteme erheblich verbessern. Durch die Verbesserung der magnetischen Kopplung zwischen Sender- und Empfängerspule kann ein größerer Teil der dem Sender zugeführten elektrischen Energie an den Empfänger übertragen werden, wodurch der Gesamtenergieverbrauch des Ladevorgangs sinkt.
2. Reduzierte elektromagnetische Störungen (EMI): Mn-Zn-Ferritkerne können auch als EMI-Unterdrücker dienen. Bei einem kabellosen Ladesystem können die von den Spulen erzeugten Magnetfelder andere elektronische Geräte in der Nähe stören. Die Ferritkerne können diese Magnetfelder absorbieren und umleiten und so die Menge der vom Ladesystem emittierten elektromagnetischen Störungen reduzieren. Dies ist besonders wichtig bei Anwendungen, bei denen mehrere elektronische Geräte in unmittelbarer Nähe verwendet werden, beispielsweise in einem Smart Home oder am Arbeitsplatz.

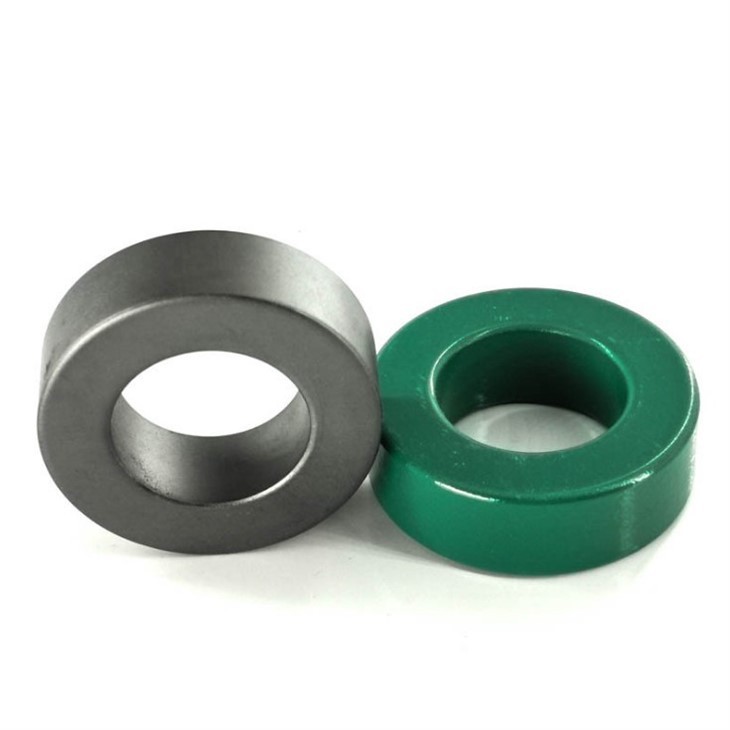

3. Designflexibilität: Mn-Zn-Ferritkerne können in einer Vielzahl von Formen und Größen hergestellt werden, einschließlich derMnZn-Ferrit-Toroidkern. Dies ermöglicht eine größere Designflexibilität bei drahtlosen Ladesystemen. Beispielsweise lassen sich aus Ringkernen kompakte und effiziente Spulenbaugruppen herstellen, die sich für den Einsatz in kleinen elektronischen Geräten wie Smartphones und Wearables eignen.

Herausforderungen und Einschränkungen

1. Frequenzabhängigkeit: Die Leistung von Mn-Zn-Ferritkernen ist stark frequenzabhängig. Während sie bei mittleren Frequenzen hervorragende Eigenschaften aufweisen, können sich ihre magnetische Permeabilität und Kernverluste bei höheren Frequenzen erheblich ändern. Bei einigen Standards für kabelloses Laden, beispielsweise solchen, die bei Frequenzen über 100 kHz betrieben werden, kann sich die Leistung von Mn-Zn-Ferritkernen verschlechtern, und es müssen möglicherweise alternative magnetische Materialien in Betracht gezogen werden.
2. Temperaturempfindlichkeit: Mn-Zn-Ferritkerne reagieren auch empfindlich auf Temperaturänderungen. Mit zunehmender Temperatur können sich die magnetischen Eigenschaften der Kerne ändern, was sich auf die Ladeeffizienz des kabellosen Ladesystems auswirken kann. Bei kabellosen Hochleistungsladeanwendungen, bei denen während des Ladevorgangs erhebliche Wärme erzeugt werden kann, ist ein ordnungsgemäßes Wärmemanagement erforderlich, um die stabile Leistung der Mn-Zn-Ferritkerne sicherzustellen.
3. Kosten: Im Vergleich zu einigen anderen magnetischen Materialien können Mn-Zn-Ferritkerne relativ teuer sein, insbesondere bei hochwertigen Kernen mit spezifischen magnetischen Eigenschaften. Dieser Kostenfaktor muss möglicherweise bei der Entwicklung und Produktion von drahtlosen Ladesystemen berücksichtigt werden, insbesondere bei Produkten für den Massenmarkt, bei denen die Kosten eine wichtige Rolle spielen.

Anwendungen von Mn-Zn-Ferritkernen beim kabellosen Laden

Trotz der Herausforderungen haben Mn-Zn-Ferritkerne in verschiedenen Szenarien des kabellosen Ladens Anwendung gefunden:

1. Unterhaltungselektronik: Viele Unterhaltungselektronikgeräte wie Smartphones, Tablets und kabellose Ohrhörer nutzen die kabellose Ladetechnologie. Mn-Zn-Ferritkerne können in den Ladepads und Empfängern dieser Geräte verwendet werden, um die Ladeeffizienz zu verbessern und EMI zu reduzieren. Beispielsweise sind einige High-End-Smartphones jetzt mit kabellosen Ladespulen ausgestattet, die Mn-Zn-Ferritkerne enthalten, um ein schnelleres und effizienteres Laden zu ermöglichen.
2. Elektrofahrzeuge (EVs): Auch das kabellose Laden wird als bequeme Möglichkeit zum Laden von Elektrofahrzeugen erforscht. Mn-Zn-Ferritkerne können in den großen, am Boden installierten kabellosen Ladepads und in den an den Fahrzeugen montierten Empfängern verwendet werden. Aufgrund des hohen Leistungsbedarfs von Ladesystemen für Elektrofahrzeuge ist die Verwendung effizienter magnetischer Materialien wie Mn-Zn-Ferritkerne besonders wichtig.

Abschluss

Zusammenfassend lässt sich sagen, dass Mn-Zn-Ferritkerne das Potenzial haben, in drahtlosen Ladeanwendungen eingesetzt zu werden. Ihre hohe magnetische Permeabilität, geringe Kernverluste und gute elektrische Isolationseigenschaften bieten mehrere Vorteile, darunter eine verbesserte Ladeeffizienz, reduzierte EMI und Designflexibilität. Allerdings gibt es auch einige Herausforderungen und Einschränkungen, wie z. B. Frequenzabhängigkeit, Temperaturempfindlichkeit und Kosten.

AlsMnZn-FerritkernAls Lieferant bin ich bestrebt, qualitativ hochwertige Mn-Zn-Ferritkerne bereitzustellen, die den spezifischen Anforderungen drahtloser Ladeanwendungen gerecht werden. UnserMn-Zn-FerritkernmagnetProdukte werden sorgfältig entworfen und hergestellt, um eine optimale Leistung in verschiedenen Ladeszenarien zu gewährleisten.

Wenn Sie daran interessiert sind, Mn-Zn-Ferritkerne in Ihren Projekten zum kabellosen Laden zu verwenden, empfehle ich Ihnen, für weitere Gespräche Kontakt mit uns aufzunehmen. Wir können Ihnen detaillierte technische Informationen, Muster und maßgeschneiderte Lösungen für Ihre spezifischen Anforderungen zur Verfügung stellen. Lassen Sie uns gemeinsam an der Entwicklung effizienterer und zuverlässigerer kabelloser Ladesysteme arbeiten.

Referenzen

1. CP Poole, Jr., HA Farach und RJ Creswick, „Magnetic Properties of Mn-Zn Ferrites“, Journal of Applied Physics, vol. 79, Nr. 8, S. 5273 - 5278, 1996.
2. JB Goss, „Induktive drahtlose Energieübertragung: Grundlagen, Design und Anwendungen“, IEEE Transactions on Power Electronics, vol. 30, nein. 6, S. 3186 - 3196, 2015.
3. MA Omar, „Soft Magnetic Materials for Wireless Power Transfer Applications“, Journal of Magnetism and Magnetic Materials, vol. 450, S. 21 - 27, 2018.
